SK-8535
バッテリーチェッカー
取扱説明書

SK-8535の写真です

取扱説明書には、お使いになる人や他の人への危害と財産の損害を未然に防ぎ、安全に正しくお使いいただくために、重要な内容を記載しています。
次の内容(表示・図記号)をよく理解してから本文をお読みになり、記載事項をお守りください。

■表示内容を無視して、誤った使い方をしたときにおよぼす危害や損害の程度を次の絵表示で区分し、説明しています。

警告マーク警告

この表示の欄は、「死亡または重傷を負うことが想定される」内容です。

注意マーク注意

この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される」内容です。

■お守りいただく内容の種類を、次の絵表示で区分し説明しています。(下記は絵表示の一例です)
  • マーク
    この絵表示は、注意(警告を含む)しなければならない内容です。
  • マーク
    この絵表示は、禁止(やってはいけないこと)の内容です。
  • マーク
    この絵表示は、必ず行っていただく強制の内容です。

警告マーク警告

  • よく換気した場所で使用する
    バッテリー周辺に滞留した水素ガスなどが、バッテリークリップを接続する際の火花で引火・爆発する恐れがあります。
    マーク
  • ギアがパーキング(MT車の場合ニュートラル)になっていることを確認する
    測定中に車が動いてしまい、事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • サイドブレーキが確実に引かれていることを確認する
    測定中に車が動いてしまい、事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • 小さいお子様の手の届かない場所で使用、保管する
    事故やけが、感電の原因となります。
    マーク
  • 手やバッテリークリップなどがぬれた状態で本製品を使用しない
    事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • ガソリン・オイルなど可燃物の周辺や法令で第一類・第二類危険箇所に指定されている場所では使用しない
    火災や引火・爆発する原因となります。
    マーク
  • バッテリー液が不足した状態で使用しない
    バッテリーの燃焼や爆発の原因となります。
    マーク
  • 本製品を接続した状態で車を走行させない
    事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • 暗い場所で作業を行わない
    事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • ぬらしたりしない
    火災や感電の原因となります。
    マーク
  • 故障のまま使用しない
    画面が表示されない、スイッチが操作できないなどの故障の状態でご使用しないでください。すぐにご使用を中止してお買上げの販売店またはカイセ株式会社にご相談ください。そのまま使用すると事故、火災、感電の原因となります。
    マーク

警告マーク警告

  • USB端子を指で触れたり異物を入れない
    事故や感電、火災、本製品の故障、破損の原因となります。
    マーク
  • 直射日光があたる場所や高温になる場所に置いたり、炎天下の車室内に放置しない
    火災や感電、故障などの原因となります。
    マーク
  • 整備の際、排気部などのエンジンの高温部分に触れないように注意する
    やけどの原因となります。
    マーク マーク
  • 整備の際、手や手袋、衣服などが、エンジンのベルトなどの回転部分に巻き込まれないように注意する
    けがの原因となります。
    マーク
  • 異常のまま使用しない
    煙が出ている、変なにおいや音がするときは、すぐにご使用を中止してください。また、お買上げの販売店にご連絡ください。そのまま使用すると事故、火災、感電の原因となります。
    マーク
  • 分解や改造はしない
    火災や感電、故障などの原因となります。
    マーク
  • ケーブルの被覆が破れた状態で使用しない
    火災や感電、故障などの原因となります。
    マーク

警告マーク注意

  • バッテリー液が目に入ったり、皮膚や服に付着しないように注意する
    失明やけがの原因となります。目に入った場合は、ただちに水でよく洗い流し、医師の診断を受けてください。
    マーク
  • バッテリークリップで指などを挟まないように注意する
    けがの原因となります。
    マーク
  • 本体やケーブルが、エンジンのベルトなどの回転部分に巻き込まれないように注意する
    ショートや断線により、事故や感電、火災、本製品や自動車の故障、破損の原因となります。
    マーク
  • 本体やケーブル類が、排気部などのエンジンの高温部分に触れないように注意する
    事故、本製品や自動車の故障、破損の原因となります。
    マーク
  • バッテリー端子の+-をよく確認して正しく接続する
    逆接続すると、本製品の故障の原因となります。
    マーク
  • 自動車搭載バッテリーをテストする時は、エンジンを停止し、ライトなどの電装品を消してから行う
    けがや本製品の故障の原因となります。
    マーク
  • 本製品を長時間使用しない場合は車両から取り外す
    車両バッテリーの消耗および発火の原因となります。
    マーク
  • 本体画面表示部をたたいたり、強く押したり傷をつけたりしない
    画面表示部の故障、破損の原因となります。
    マーク
  • 付属品以外のUSBケーブルは使用しない
    本製品やPCの故障の原因となります。
    マーク
  • ●バッテリークリップの金属部分、USB端子にエンジンオイルなどを付着させないでください。接触不良の原因となります。
  • ●エンジンオイル、ガソリン、不凍液およびバッテリー液を本体に付着させないでください。本体表面の変質の原因となります。
  • ●アルコールを含む液体で本製品をふかないでください。割れの原因となります。
  • ●気温-10℃~50℃、湿度80%以下の環境でご使用ください。正確な測定ができません。(プリンター動作温度範囲:0℃~50℃)
  • ●ケーブルの被覆が破れた場合は、ショートのおそれがありますので、ご使用を中止して修理依頼をしてください。
  • ●テスト終了後はバッテリークリップをバッテリー端子から外してください。本製品の故障やバッテリー上がりの原因となります。
  • ●プリンター内部を指で触れないでください。故障の原因となります。
  • ●プリンターレバー、プリンターカバーに無理な力を加えないでください。故障および破損の原因となります。
  • ●本体内に日付/時間設定のバックアップ用電池が内蔵されています。この内蔵バックアップ電池は消耗品となります。日付/時間設定を行っても、設定が保存されない場合は内蔵バックアップ電池が消耗していますので、販売店またはカイセ株式会社に修理依頼してください。
  • ●保管の際は、本体をキャリングケースに入れて保管してください。プリンター内部に塵やほこり等が入り込み、故障の原因となります。
  • ●当社純正のプリンター用紙(型式:851)を使用してください。印字不良や故障の原因となります。

取り扱いについて

  • ●衝撃を与えないでください。
    本製品を落下、たたくなどして衝撃を与えると故障の原因となります。
  • ●ケーブルを無理に引っ張らないでください。
    バッテリークリップやUSBケーブルを外す際など、ケーブルを無理に引っ張ると断線など故障の原因となります。

保管場所について

    ●下記の場所には保管しないでください。
    • ・ホコリの多い場所
    • ・水のかかるところ
    • ・強い衝撃が加わるところ
    • ・気温-20℃以下60℃以上、湿度70%以上のところ
    • ・結露のあるところ
    • ・直射日光のあたるところ

本製品には、下記のものが同梱されています。ご使用の前にご確認ください。万一不足している場合や破損している場合は、すぐに販売店にご連絡ください。

  • ❺取扱説明書(保証書付):1冊
    取扱説明書
  • ※本体内に日付/時間設定のバックアップ用電池が内蔵されています。この内蔵バックアップ電池は消耗品となります。日付/時間設定を行っても、設定が保存されない場合は内蔵バックアップ電池が消耗していますので、販売店またはカイセ株式会社に修理依頼してください。
  • ※製品の品質保持のため、下図の乾燥剤が同梱されています。お手数ですが廃棄してください。
    シリカゲル

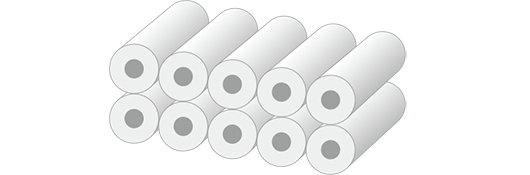

別売プリンター用紙
  • ●型式:851(1セット10本入り)
  • ※用紙幅:約57mm、長さ:約5.8m
  • ●印刷回数(1ロール)
    • バッテリーテスト:約50回分
    • システムテスト:約55回分

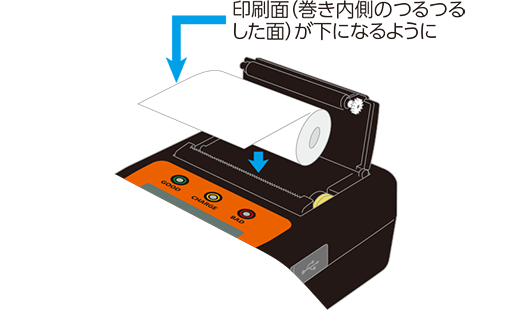

  • プリンター用紙

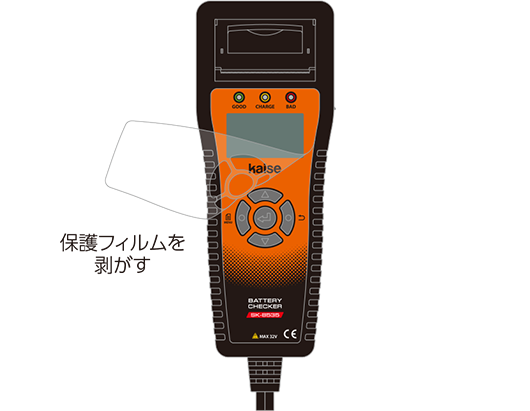

本体前面

本体
  • ❶バッテリークリップ(赤・黒)
    バッテリーの(+)端子に赤、(-)端子に黒をクリップします。
  • ❷LEDランプ
    • ①GOOD(緑):診断結果が良好のときに点灯します。
    • ②CHARGE(黄):診断結果が要充電のときに点灯します。
    • ③BAD(赤):診断結果が交換および不良のときに点灯、要注意および始動能力低下のときに点滅します。

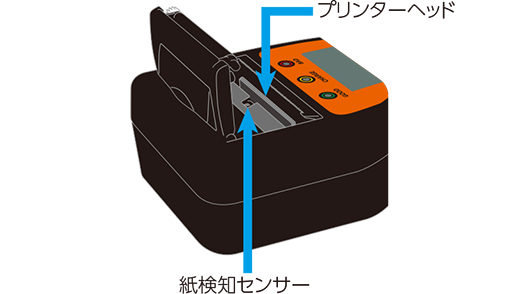

  • ❸プリンター
    テスト結果をプリントアウトします。
  • ❹USB端子
    PCと接続する際に、USBケーブルを差し込みます。
  • ❺表示板(LCD)
  • ❻ △(上スクロール)キー
    選択項目を上にスクロール、数値の入力に使用します。
  • 戻るマーク(戻る)キー
    前画面に戻る際に使用します。
  • ❽ ▽(下スクロール)キー
    選択項目を下にスクロール、数値の入力に使用します。
  • メニューマーク(メニュー)キー
    メニュー画面を表示します。
  • 決定マーク(決定)キー
    選択項目の決定に使用します。

本体背面

本体
  • ⓫シリアルナンバー
  • ⓬ご注意
    テストを行なう前に記載された注意事項をご確認ください。
  • ⓭バッテリークリップホルダー
    未使用時にバッテリークリップを本体に固定します。
    本体

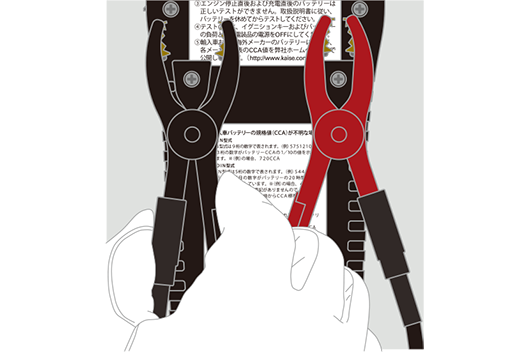

    ※バッテリークリップを開き、内側のプラスチック部分をホルダーに引っかけるように挟む。(金属部分で挟まない)

    警告マーク注意

    バッテリークリップをホルダーに固定する際、金属部分で挟むと、クリップの故障およびホルダーの損傷の原因となります。

  • ⓮輸入車バッテリー規格値説明
    輸入車バッテリーの規格値が不明な場合は、こちらの説明を参照してください。

仕様

  • 表示部
    LCD(ドット表示:128×64ドット)
  • 表示・印字言語
    日本語、英語 (初期設定:日本語)
  • LCD電圧測定値
    表示間隔
    1回/秒
  • LED表示
    • 緑色:診断結果が良好および良好/要充電のときに点灯
    • 黄色:診断結果が良好/要充電および要充電/再テストのときに点灯
    • 赤色:診断結果が交換および不良のときに点灯、要注意・始動能力低下のときに点滅
  • 印刷
    内蔵プリンター
  • バッテリー
    ケーブル長
    約70cm(クリップ、ブッシュ含まず)
  • 電源
    テストバッテリー、USB接続
  • 動作電源電圧
    DC8~32V(テストバッテリー)、DC5V(USB接続)
  • 測定バッテリー種類
    12V鉛バッテリー全般
    ※24Vバッテリーはエンジン始動能力、チャージングシステムテストのみ対応
  • 測定バッテリー規格
    JIS / EN(DIN) / SAE(BCI)
    ※CCA入力、産業用の選択可
  • 測定バッテリー範囲
    100~1400CCA、産業用:1.0mΩ~50.0mΩ
  • 測定項目
    12Vバッテリーテスト、12V&24V始動/充電システムテスト
  • 温度係数(電圧測定)
    23℃±5℃以外の時、測定確度×0.01/℃を測定確度に加算
  • データ保存
    本体メモリーにテスト結果を最大359件保存可能
    ※USB接続でPCへデータの移動が可能
  • バージョンアップ
    USBケーブルでPCと接続してバージョンアップ可能
  • 使用温度・湿度
    -10~50℃、80%RH以下
    (ただし結露のないこと)
    ※プリンター動作温度範囲:0~50℃
  • 保存温度・湿度
    -20~60℃、70%RH以下
    (ただし結露のないこと)
  • 安全基準
    CEマーク認証 EN61326-1
  • 寸法
    248mm(H)×96mm(W)×50mm(D)
    ※ケーブル、ブッシュ含まず
  • 質量
    約550g(プリンター用紙含まず)
  • 付属品
    USBケーブル(934)1本、プリンター用紙(851)2本(1本は本体内格納済)、キャリングケース(1035)1個、取扱説明書(保証書付)
  • 別売付属品

バッテリー電圧測定

  • レンジ
    測定確度
    分解能
  • 16.000V
    (8V~16V)±0.15%±3dgt
    1mV
  • 32.000V
    (16V~32V)±0.15%±3dgt
    1mV
※最大許容入力:32V以下
※測定レンジを超えた入力の場合:Over voltage表示

温度測定

  • レンジ
    測定確度
    分解能
  • -20℃~60℃
    ±3℃
    1℃
※最大許容入力:-20℃~60℃
※測定確度は一定温度にて1時間以上放置後の確度

ご使用になる前に

CCAとは?

CCAとは、コールドクランキングアンペアー(Cold Cranking Ampere)の略称です。これはJIS規格の場合、バッテリー温度が-18℃の状態でバッテリーを放電させ、30秒後のバッテリー電圧が7.2V以上となる放電電流A(アンペア)。EN規格の場合、バッテリー温度が-18℃の状態でバッテリーを放電させ、10秒後のバッテリー電圧が7.5V以上となる放電電流A(アンペア)と定義されています。
CCAの値が大きいバッテリーほどエンジンを始動させる能力が高く、エンジンの排気量や種類、使用環境によって必要とされるCCA値のバッテリーを選択します。
SAE, BCIはJISと同じCCA定義、DINはENと同じCCA定義となっています。(下記表を参照)

  • 規格
    CCA定義
    主な使用国
    • JIS
    • SAE
    • BCI
    バッテリー温度が-18℃の状態で放電、30秒後の電圧が7.2V以上となる放電電流A
    • 日本
    • アメリカ
    • アメリカ
    • EN
    • DIN
    バッテリー温度が-18℃の状態で放電、10秒後の電圧が7.5V以上となる放電電流A
    • EU
    • ドイツ

SOH(State of Health)とは?

測定バッテリーの健康状態のことで、状態は数値(%)で表されます。

本製品におけるSOHの定義

本製品はSOH30%をバッテリーの要交換しきい値として定義しています。SOHが30%以下になり、SOCの判定結果が「要充電/再テスト」でなかった場合、測定バッテリーの判定結果は、「交換」と判定します。

※SOH%はCCA規格値とCCA測定値の比で求められます。

※SOH%は測定バッテリーの劣化状態と充電状態により変動します。

SOC(State of Charge)とは?

測定バッテリーの充電状態のことで、状態は数値(%)で表されます。

本製品におけるSOCの定義

本製品は産業用バッテリー以外で12.756V以上、産業用バッテリーで13.056V以上のときに充電状態100%と定義しています。

※エンジン停止直後、充電直後のバッテリー電圧は、測定バッテリーに実際に充電されている容量を示していません。測定前に指定の手順に従って、バッテリーを本来の充電状態にしてから測定をしてください。

リップル電圧とは?

オルタネーターで発電した電圧を、ダイオードで整流した際に残る、充電電圧の微少な変動のことです。ダイオードが破損すると、リップル電圧が増大し、バッテリーや車載機器に悪影響をおよぼします。

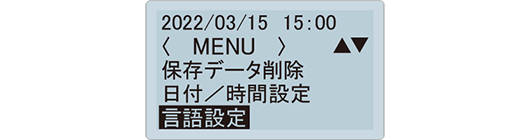

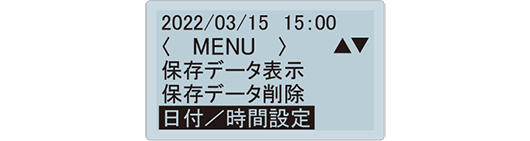

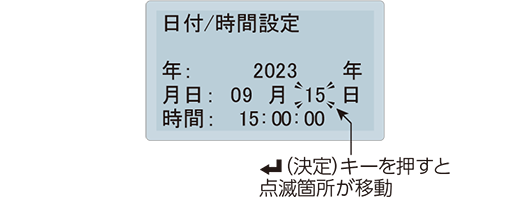

●ご使用になる前に日付/時間の設定を行ってください。(「メニュー 5. 日付/時間の設定」参照)

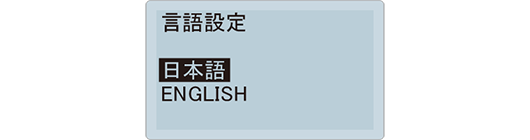

●表示言語は初期設定で日本語となっておりますが、英語表示に変更することも可能です。(「メニュー 6. 言語設定」参照)
●本製品の製造出荷時は、本体前面の表示板に保護フィルムが貼られています。製品をご使用になる前に、保護フィルムを剥がしてください。
●本製品の各種設定は、製造出荷時の設定になっています。
保護フィルムを剥がす

バッテリーテスト

警告マーク警告

  • ●バッテリーテストを行った際、テストを行っているバッテリーが極度の劣化状態で、本体を動作させるための電流が取り出せなくなった場合、本体が再起動します。
  • ●バッテリーの充電中は正確な測定ができません。車載の場合は、必ずエンジン停止の状態で測定してください。
  • ●24V車のバッテリーテストを行う場合、直列に接続されている12Vバッテリーを、それぞれ単体で測定してください。
  • ●車載バッテリーをテストする場合、イグニッションキーおよびバッテリーの負荷となる電装品の電源をOFFにし、車のドアをロックして、駐車した状態にして測定してください。正確な測定ができません。
  • ●同一バッテリーで連続してテストを行ったり、プリント動作を行った後のテストでは、測定結果が多少変化する場合があります。また、弱っているバッテリーでプリント動作を行ったあとのテストでは、判定結果が変化する場合があります。
  • ●同一バッテリーのテストにおいても、バッテリーの使用状態、保管環境の変化により、測定結果、判定結果が変化する場合があります。

警告マーク警告

  • ●エンジン停止直後のテストの場合は、充電電圧の影響により、バッテリー電圧はバッテリーに蓄えられている充電量を示していません。テストを行う場合はまず、エンジン停止の状態でヘッドライトを約20秒間ON(全灯)にします。その後、OFFにしてからテストを行う準備をし、3分以上バッテリーを休めてからテストを行ってください。

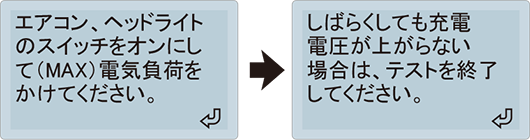

    ヘッドライトをONすることで、テスト結果が「要充電/再テスト」となってしまう場合は、再充電後にONにする時間を短くし、バッテリーを休ませる時間を長くしてください。
    上記の作業を行わない場合および、バッテリー単体の充電後のテストの場合は、2時間以上バッテリーを休めてからテストを行ってください。
  • ●本製品は鉛バッテリーの基本的な用途、電気を蓄える、電気を取り出すを評価し判定を行っています。バッテリーの判定結果は車両側の特殊な制御機能が使用出来る・出来ないを判別できるものではありません。
    アイドリングストップバッテリーなど、特殊な使用のされかたをするバッテリーは、使用の過程により充電受け入れ性能などが低下し、アイドリングストップ機能等が働かなくなります。その場合は整備要領書等でシステムの内容をご確認ください。(成層化現象)
  • ●本製品で表示される最大CCA値は、1400CCAまでです。
  • ●バッテリー端子にバッテリークリップを取り付ける前に、目視にてバッテリーの点検を行ってください。
  • ●バッテリーのターミナルに腐食・亀裂が発生しているものは、ターミナルを交換してください。
  • ●バッテリー端子とターミナルの接続に緩みがある場合は、しっかりと接続し直してください。
  • ●バッテリー端子およびバッテリークリップを取り付ける部分に汚れがある場合は、汚れをワイヤーブラシやウエスできれいに取り除いてください。
  • ●バッテリーケースの破損や変形、バッテリー端子が折れているバッテリーは危険なので即交換してください。
  • ●バッテリーの電解液面がLOWER付近まで低下しているバッテリーは精製水の補水を行い、補充電をしてください。
  • ●バッテリーの電解液面がLOWER以下の状態で、電解液が変色しているバッテリーは交換してください。
  • ●バッテリーケーブルおよびクリップに異常が無いか、目視点検を行ってください。

バッテリーの充電量(SOC)、健全性(SOH)をテストします

  • ※直接バッテリーの端子へ取り付けるのが通常ですが、できない場合は端子から可能な限り近い箇所へしっかり取り付けてください。この場合、測定されたCCA値が実際の値よりも低く表示される可能性があります。

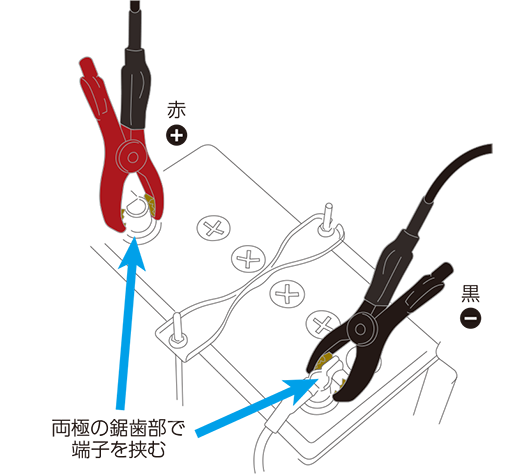

    接続図

    警告マーク警告

    • ●バッテリー端子へのクリップ接続がしっかり行われていないと、正確な測定ができません。
    • ●必ずクリップ両極の鋸歯部がバッテリー端子へ接続されるようにしてください。片側が絶縁されていたりすると正常な測定ができません。
    • ●テストバッテリーの端子およびバッテリークリップの金属部分に汚れがある場合は、ワイヤーブラシやウエスできれいに汚れを取り除いてからテストを行ってください。端子および金属部分が汚れた状態でテストを行うと、正確な測定ができません。

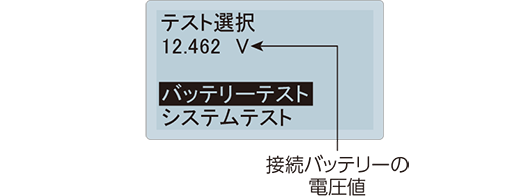

  • ❷本体の電源が自動でONになり、下記の画面が表示され❸のテスト選択画面が表示されます。
    LCD表示

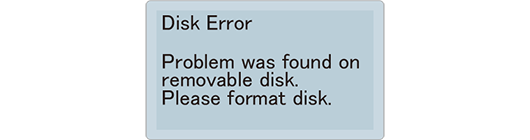

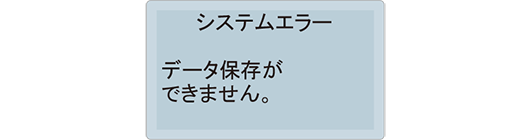

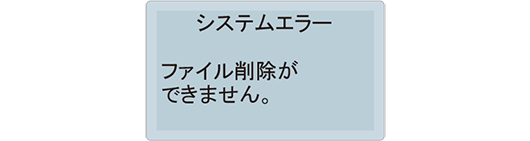

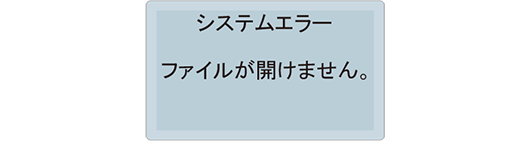

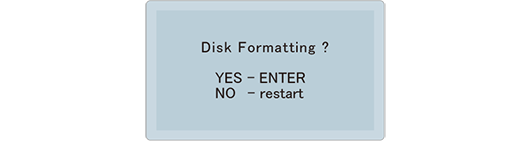

    ※下記の画面が表示された場合は、「保守管理 3. リムーバブルディスクの初期化」を実行してください。
    LCD表示

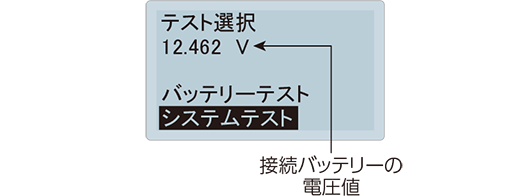

  • ※画面には接続バッテリーの電圧値が表示されます。

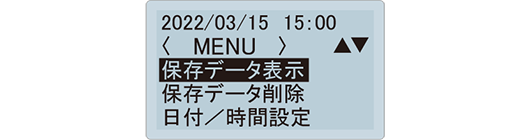

    メニューマーク(メニュー)キー:メニュー画面へ移行
    LCD表示

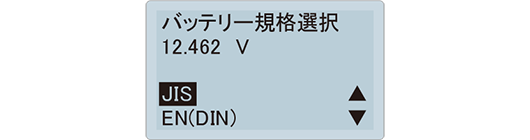

  • ❹バッテリー規格を選択します。接続しているバッテリーの規格を選択し、決定します。
    ※接続バッテリーの電圧値が13.3Vを超えた場合、警告が表示されバッテリーテストが行えません。(産業用の場合は13.6V)
    ※接続バッテリーの電圧値が16Vを超えた場合、過電圧の警告が表示されます。
    ※産業用バッテリー、ゴルフカートバッテリー、レジャーボートバッテリー、ディープサイクルバッテリーをテストする際は、バッテリーにCCA値が記載されている場合はCCA入力、記載されていない場合は産業用を選択してください。
    LCD表示

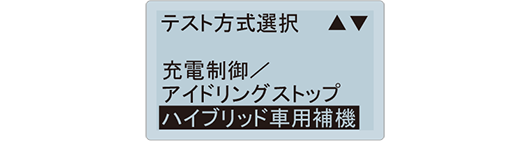

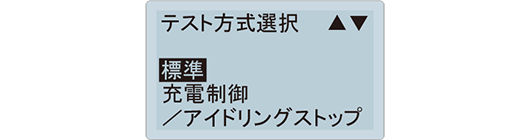

  • ❺テスト方式を選択します。車両が充電制御車/アイドリングストップ車、または測定バッテリーが充電制御車対応/アイドリングストップ車対応の場合は、「充電制御/アイドリングストップ」を選択してください。通常のバッテリー、または不明の場合は、標準を選択してください。
    ※❹のバッテリー規格選択画面で産業用を選択した場合は、産業規格値入力選択画面が表示されます。
    LCD表示
    ※ハイブリッド車の補機バッテリーを測定する場合は、ハイブリッド車用補機を選択し、決定してください。
    LCD表示

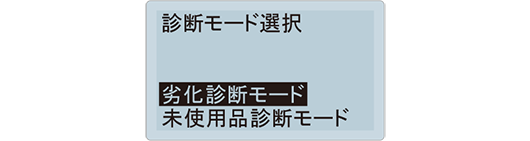

  • ❻診断モードを選択します。
    • 劣化診断モード:バッテリーの劣化診断時に選択
    • 未使用品診断モード:未使用バッテリーの診断時に選択
    LCD表示
  • ❼選択した規格に応じて、次の画面が表示されます。
    • ①JIS規格を選択した場合

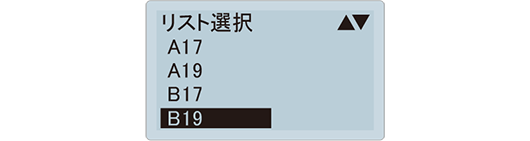

      バッテリーサイズやアイドリングストップ、ハイブリッド車用補機など、グループ化されているリストを選択し、決定してください。
      LCD表示

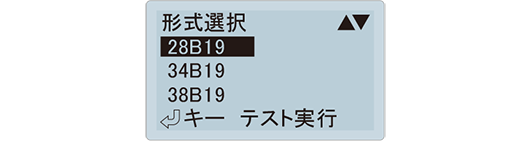

      測定バッテリーの形式を選択し、決定してください。
      LCD表示
      ※次回テスト時は、前回選択したリストと形式が選択されています。
      ※テストバッテリーに記載されている形式が、B24、D31などバッテリーのサイズのみの場合、そのバッテリーが交換可能と示されている最大スペックのJIS形式を選択してください。
    • ②EN(DIN)規格、SAE(BCI)規格、CCA入力を選択した場合

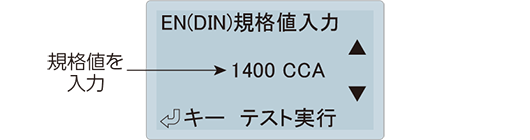

      規格値を入力し決定してください。バッテリーテストが実行されます。
      LCD表示
      ※次回テスト時は、それぞれ前回入力した規格値が入力されています。

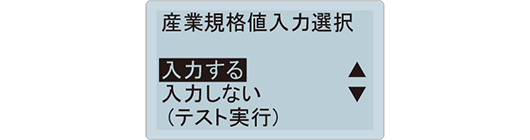

    • 産業規格値を入力する場合は「入力する」を、入力しない場合は「入力しない」を選択し、決定してください。「入力しない」を選択するとバッテリーテストが実行されます。
      ※「入力しない」を選択した場合、バッテリーの良否判定は行いません。
      LCD表示

      警告マーク注意

      • ●産業用バッテリーをテストする際は、バッテリーに接続されている負荷や充電器を外し、バッテリー単体でテストを行ってください。正確な診断が行えません。
      • ●テスト可能な産業用バッテリーは12V鉛バッテリーです。
      • ●本製品の産業用バッテリー判定は、産業用電池では一般にバッテリー内部抵抗が新品時の2倍になると要交換と判断することから、測定結果が入力基準値の2倍となったときに要交換判定としていますが、正確な良否判定のしきい値は、バッテリーメーカー、種類等により異なるため、交換判断の参考としてください。
      入力するを選択した場合

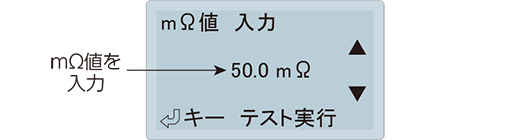

      mΩ値を入力し決定してください。バッテリーテストが実行されます。
      LCD表示
      ※バッテリーの取扱説明書または本体に新品時の内部抵抗が記載されている場合は、その抵抗値を入力してください。記載が無い場合は、バッテリー新品(満充電)時に“入力しない”でテストを実行し、測定された内部抵抗値を記録してください。以降のテストの際は、記録した内部抵抗値を入力してください。
      ※次回テスト時は、前回入力したmΩ値が入力されています。

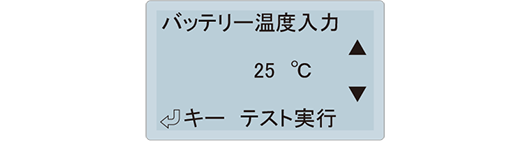

      下記のバッテリー温度入力画面が表示されますので、バッテリーの温度を入力し、決定してください。
      LCD表示
      ※温度はバッテリーの液温または+端子の温度を入力してください。
      ※次回テスト時は、前回入力した温度が入力されています。

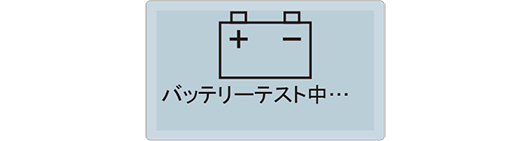

  • ❽バッテリーテスト実行中は下記の画面が表示されます。
    LCD表示
  • LCD表示
    テスト結果に応じてLEDランプが点灯・点滅します

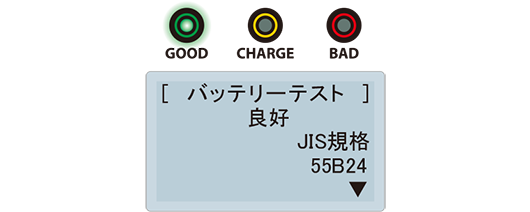

    • ①良好の場合は緑色LEDランプが点灯。
    • ②良好/要充電の場合は緑色と黄色LEDランプが点灯。
    • ③要充電/再テストの場合は黄色LEDランプが点灯。
    • ④要注意の場合は赤色LEDランプが点滅。
    • ⑤交換の場合は赤色LEDランプが点灯。
    表示されるテスト結果は下記の通りです

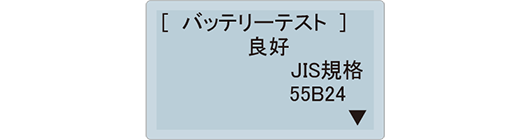

    バッテリーテストの結果/選択バッテリー規格/形式(JISのみ)/健全性(SOH)/CCA入力値(産業用は基準mΩ)/CCA測定値(産業用は測定mΩ)/温度/充電量(SOC)/バッテリー電圧値/診断モード/テスト方式/コメント

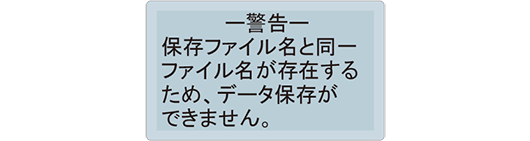

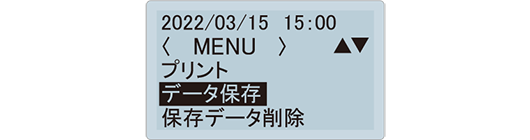

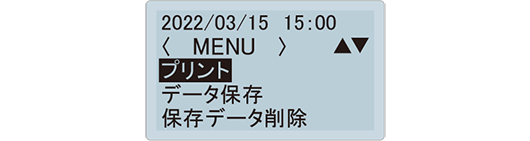

    メニューマーク(メニュー)キー:メニュー画面(プリント/データ保存/保存データ削除)へ移行
    • ※産業用規格値を入力しなかった場合、バッテリーの良否判定は行いません。
    • ※標準よりもグレードの高いバッテリーを搭載している車両では、判定結果が“交換”でもエンジン始動に問題が生じていない場合があります。この場合でも、バッテリー単体においては劣化が進んでいますので、早めの交換を推奨いたします。
    • ※バッテリー製造時の充電後から長期間放置された新品バッテリーは、新品バッテリーであっても自己放電等によりCCA値が低下し、本製品の判定結果が交換判定になる可能性があります。バッテリーは放電した状態が長期間続くと劣化していくため、充電電圧が低下した状態で長期間放置されないように補充電を行って管理してください。

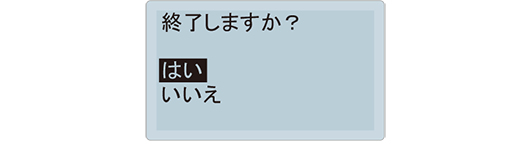

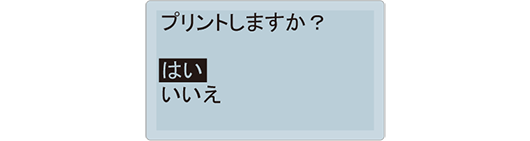

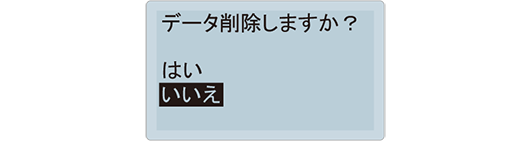

  • 決定マーク(決定)キーを押すと下記の画面が表示されます。「はい」を選択し決定すると、❸のテスト選択画面に戻ります。
    LCD表示

    警告マーク注意

    • ●バッテリー端子からバッテリークリップを外す際には、無理に引っ張らないで外してください。断線など故障の原因となります。
    ※バッテリークリップを外した後に再接続する際は、本体内部の電荷が一度放電されるまで数秒間経ってから接続してください。

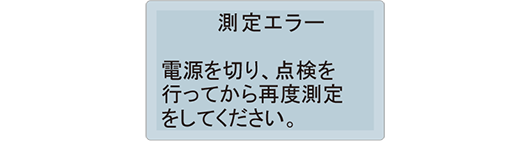

  • 下記の画面が表示された場合、次の点検を行ってください。
    LCD表示
    • ①正しくクリップできているか
      • ●クリップの鋸歯部で、バッテリー端子をしっかりと挟み込んでいること。
      • ●クリップ鋸歯部の両極が、バッテリー端子に接触していること。
      • ●クリップ鋸歯部の片方が、絶縁された面などに接触していないこと。
    • ②バッテリーの点検
      端子に汚れ・異常はないか、ターミナルに異常はないかなど。
    • ③本製品の点検
      バッテリークリップの金属端子部分に汚れはないか、ケーブルに異常はないか。
    ※上記の点検を行った後に再度測定を行い、何度測定し直しても測定エラーになる場合はバッテリーに異常がある可能性があります。別のバッテリーを複数個測定しても測定エラーになる場合は、販売店に修理依頼をしてください。

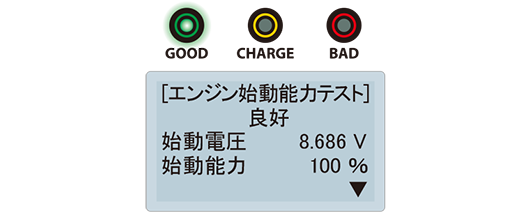

エンジン始動能力(バッテリーがエンジンを始動する能力)、チャージングシステム(オルタネーターの発電状態)をテストします。

  • ※画面には接続バッテリーの電圧値が表示されます。
    LCD表示

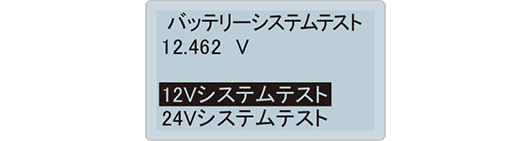

  • ❷下記の画面が表示されますので、12Vシステムテストまたは24Vシステムテストを選択し、決定します。
    LCD表示

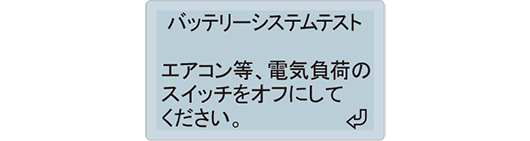

  • ❸下記の画面が表示されますので、画面の指示に従って 決定マーク(決定)キーを押します。
    LCD表示

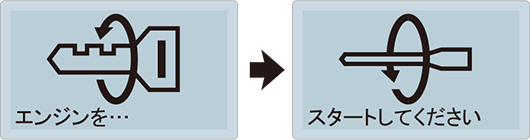

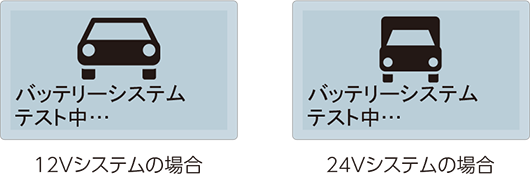

  • ❹下記の画面が表示されますので、エンジンを始動してください。
    LCD表示
  • ❺測定中は下記の画面が表示されますので、しばらくお待ちください。(最大約30秒間)
    LCD表示

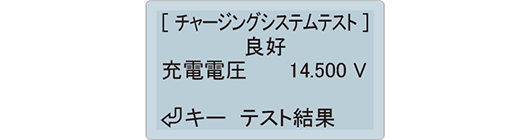

  • ❻上記テスト終了後、下記のチャージングシステムテスト画面が表示されます。充電電圧はオルタネーターの発電状態により変化しますので、決定マーク(決定)キーを押すことで、測定値を確定し、❼のシステムテスト結果画面へ移行します。
    LCD表示
    ※測定値が13V未満の場合は、チャージングシステムテスト画面が表示される前に下記の画面が表示されます。測定車両が充電制御車でオルタネーターの発電が制御されている可能性がありますので、画面の指示に従ってバッテリーに電気負荷をかけてください。
    ※24Vシステムテストの場合は、2倍の26V未満で表示されます。
    LCD表示
  • LCD表示
    テスト結果に応じてLEDランプが点灯・点滅します
    • ①全て良好の場合は緑色LEDランプが点灯。
    • ②エンジン始動能力が始動能力低下の場合は赤色LEDランプが点滅。
    • ③チャージングシステムが不良の場合(エンジン始動能力も始動能力低下の場合を含む)は赤色LEDランプが点灯。
    表示されるテスト結果は下記の通りです
    エンジン始動能力テストの結果/始動電圧(スターター動作時の最低バッテリー電圧)/始動能力(バッテリーがエンジンを始動する能力)/チャージングシステムテストの結果/充電電圧(始動後、充電時のバッテリー電圧)/リップル電圧(ダイオードのリップル電圧)/コメント
    メニューマーク(メニュー)キー:メニュー画面(プリント/データ保存/保存データ削除)へ移行
    • ※本製品の動作電源電圧および電圧測定はDC 8Vからですが、エンジン始動能力テストの際、バッテリー電圧が8V以下になる場合があります。しかし、一瞬の電圧低下の場合は、測定および本製品の動作は正常に行われます。
    • ※始動能力の低下などでクランキング時間が長くなり、バッテリー電圧が著しく低下してしまうと、本体の電源がOFFになります。
    • ※エンジン始動能力テストは、セルスターターの良否をテストするものではありません。
    • ※診断結果が“始動能力0%”となった場合、診断バッテリーがエンジンを始動する力が限りなく低いことを示しています。エンジンが始動する確率ではありません。
  • ❽システムテスト結果画面で決定キーを押すと、下記の終了選択画面が表示されます。はいを選択し決定すると、❶のテスト選択画面に戻ります。
    LCD表示

    警告マーク注意

    • ●バッテリー端子からバッテリークリップを外す際には、無理に引っ張らないで外してください。断線など故障の原因となります。
    ※バッテリークリップを外した後に再接続する際は、本体内部の電荷が一度放電されるまで数秒間経ってから接続してください。

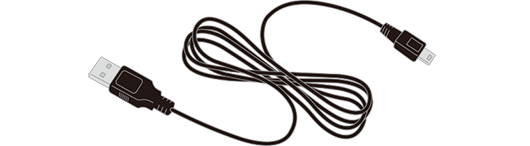

付属のUSBケーブルでPCと接続し、保存データをテキストデータとして利用できます。

  • PC接続図
  • ❷電源がON状態のPCと接続すると本体の電源が自動でONになり、下記の画面が表示されます。
    LCD表示
    ※PCとの接続が完了すると、大容量記憶装置デバイス(kaise SK-8535 USB Device)として認識されます。
    ※本製品がPCに認識されない場合は、他のUSBポートや市販のUSBハブを使用することで認識される場合があります。
    ※認識に時間がかかる場合があります。

    警告マーク注意

    • ●USBケーブルを抜く際は、PC側からUSBの取り外しを指示してから抜いてください。故障の原因となります。
  • ❸PC側からの操作で本体のメモリーにアクセスし、データをPCに保存します。データはテキストファイルですのでPCから印刷できます。
    ※データ保存時の設定言語で表示されます。
  • ❹USBケーブルを抜く際は、PC側からの操作でUSBの取り外しを指示してから抜いてください。
    ※USBケーブルを抜いた後に再接続する際は、本体内部の電荷が一度放電されるまで数秒間経ってから接続してください。
    ※Windows は、Microsoft Corporation の登録商標です。
  • ■バッテリーテスト
    保存データ例
    ■システムテスト
    保存データ例

メニュー

バッテリーテスト、システムテストの結果をプリントアウトできます。

※テスト結果が「交換(セル不良)」のバッテリーでプリントアウトすると、印字が不明瞭であったり、本体の動作が不安定になる場合があります。この場合、テスト結果を保存し(「メニュー 2.データ保存」参照)、正常なバッテリーまたはPCから出力(「PC接続」参照)してください。
  • バッテリーテスト結果画面または、システムテスト結果画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、プリントを選択し、決定します。
    LCD表示
  • ❷下記の画面が表示されますので、はいを選択し決定すると、本体上部のプリンターから出力されます。
    ※連続印刷で印字が濃くなった場合、しばらく印刷を止め、プリンターヘッドを冷やしてください。
    LCD表示

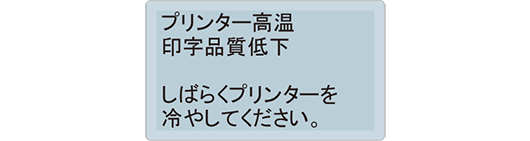

  • ※プリンターヘッドが高温になると下記の警告画面が表示されプリントできなくなります。一定温度まで冷却されるとプリント可能となりますので、しばらく放置してください。
    LCD表示

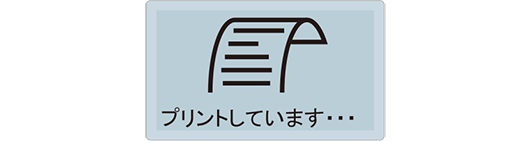

  • ※プリント中は下記の画面が表示されます。プリント終了後はテスト結果画面に戻ります。
    ※プリンターカバーが開いた状態では、正常な印字動作が行えません。
    ※紙詰まりが起こると正常な印字動作ができません。プリンターカバーを開き、用紙を引き出して再度プリントしてください。
    LCD表示

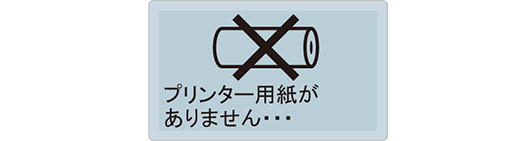

  • ※プリンター用紙の残りが少ない、または入っていない場合、下記の画面が表示されます。保守管理 1. プリンター用紙のセットを参照し、新しいプリンター用紙をセットしてください。
    ※プリンター用紙の残りが少ない状態でも、センサーの誤認識で下記の表示がされない場合があります。
    ※当社純正のプリンター用紙(型式:851)を使用してください。印字不良や故障の原因となります。
    LCD表示
  • プリント例

    ※保存データをプリントアウトする場合は、現在の設定言語でプリントアウトされます。(例:現在の設定が英語の場合、日本語で保存したデータは英語でプリントアウトされます。)
    ■バッテリーテスト
    プリント例
    ■システムテスト
    プリント例

バッテリーテスト、システムテストの結果を、最大359件本体に保存できます。

※保存データのファイル名は下記の様になります。
  • ■ファイル名の例(2022年3月15日、同日中3回目の保存の場合)
    ファイル名の例
    ※本体の日時が正しく設定されていない場合、診断日時が正しく保存されません。「メニュー 5. 日付/時間の設定」を参照し、日時を正しく設定してください。
  • バッテリーテスト結果画面または、システムテスト結果画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、データ保存を選択し、決定してください。
    LCD表示

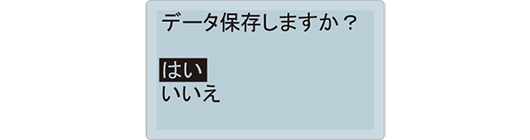

  • ❷下記のデータ保存画面が表示されます。はいを選択し決定すると、データ保存が完了します。
    LCD表示

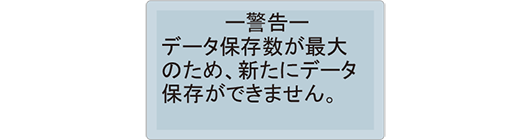

  • ※保存可能なデータは最大359件です。すでに359件保存されている場合、下記の画面が表示されます。「メニュー 4. 保存データの削除」を参照し、既存データを削除してください。
    LCD表示

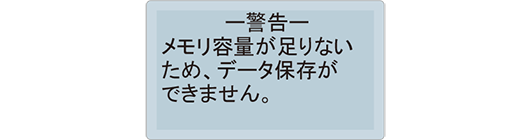

  • ※メモリーの空き容量が足りない場合、下記の画面が表示されます。「メニュー 4. 保存データの削除」を参照し、既存データを削除して空き容量を増やしてください。
    LCD表示
  • ※保存ファイル名と同一のファイル名が存在する場合、下記の画面が表示されます。「メニュー 4. 保存データの削除」を参照し、同一ファイル名のデータを削除してください。
    ※ファイル名は保存年月日で構成されています。詳細はファイル名の例を参照ください。
    ※保存データの削除は、PCと接続して(PC接続を参照)、PC側の操作で削除することも可能です。
    LCD表示
  • ※システムエラーが発生した場合、下記の画面が表示されます。テストを中止して、「保守管理 3. リムーバブルディスクの初期化」を参照し、リムーバブルディスクを初期化してください。
    ※リムーバブルディスクを初期化すると、保存されている全てのデータが消去されます。
    LCD表示

保存したデータを画面に表示します。

  • テスト選択画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されます。保存データ表示を選択し、決定してください。
    LCD表示

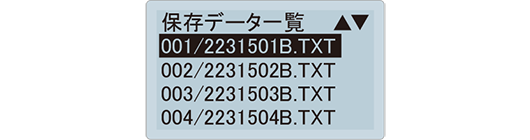

  • ❷下記の保存データ一覧画面が表示されます。表示したいファイルを選択し、決定してください。
    ※保存データがない場合は、“保存データなし”と表示されます。
    LCD表示
  • ❸下記の様に保存データが表示されます。△▽(上・下スクロール)キーを押して保存データを確認してください。
    ※メニューキーを押すと、表示されている保存データをプリントアウトできます。詳細は「メニュー 1. プリントアウト」を参照ください。
    ※画面表示は、現在の設定言語で表示されます。(例:日本語で保存したデータでも、現在の設定言語が英語の場合は英語表示となります。)
    LCD表示
  • ※システムエラーが発生した場合、下記の画面が表示されます。「保守管理 3. リムーバブルディスクの初期化」を参照し、リムーバブルディスクを初期化してください。
    ※リムーバブルディスクを初期化すると、保存されている全てのデータが消去されます。
    LCD表示

保存したデータを削除します。

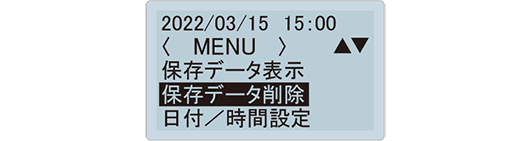

  • テスト選択画面およびバッテリーテスト結果画面システムテスト結果画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、保存データ削除を選択し、決定してください。
    ※各テスト結果画面からメニュー画面に移行した際は、下記の画面と異なります。
    LCD表示
  • ❷下記の保存データ一覧画面が表示されます。削除したいファイルを選択し、決定してください。
    ※保存データがない場合は、“保存データなし”と表示されます。
    LCD表示
  • ❸下記のデータ削除画面が表示されます。はいを選択し決定すると、データ削除が完了します。
    LCD表示
  • ※システムエラーが発生した場合、下記の画面が表示されます。「保守管理 3. リムーバブルディスクの初期化」を参照し、リムーバブルディスクを初期化してください。
    ※リムーバブルディスクを初期化すると、保存されている全てのデータが消去されます。
    LCD表示

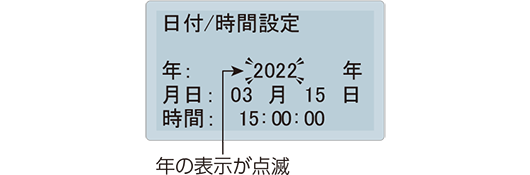

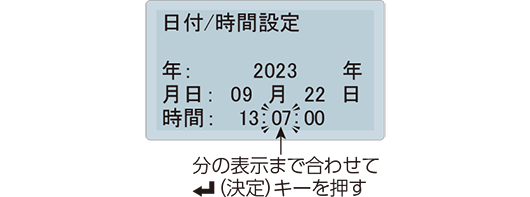

  • ❸ △▽(上・下スクロール)キーで年を合わせて、決定マーク(決定)キーを押すと点滅箇所が月の表示へ移動します。月を合わせて 決定マーク(決定)キーを押すと点滅箇所が日の表示へ移動します。
    LCD表示
  • ❹同じ要領で分の表示まで合わせて 決定マーク(決定)キーを押すと秒が0になり、日付/時間設定が完了し、❶のメニュー画面へ戻ります。
    LCD表示

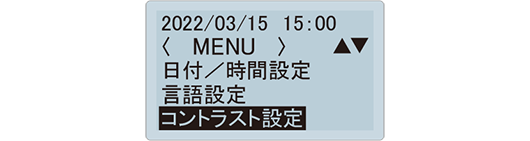

  • テスト選択画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、言語設定を選択し、決定してください。
    LCD表示
  • ❷下記の言語設定画面が表示されます。日本語表示の場合は日本語、英語表示の場合はENGLISHを選択し、決定してください。言語設定が完了し、❶のメニュー画面へ戻ります。
    LCD表示

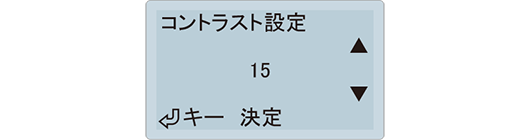

  • ❷ △▽(上・下スクロール)キーを押すことで、LCD表示のコントラストを0~30の31段階で調整できます。決定マーク(決定)キーを押すとコントラスト設定が完了し、❶のメニュー画面へ戻ります。
    LCD表示

バッテリーの温度を手動で入力し、設定することができます。

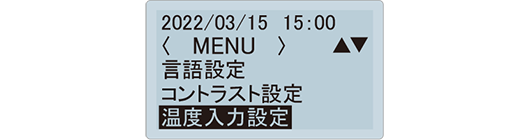

  • テスト選択画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、温度入力設定を選択し、決定してください。
    LCD表示

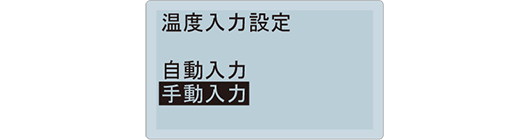

  • ❷初期設定は自動入力となっておりますので、手動入力を選択し、決定してください。温度入力設定が完了し、❶のメニュー画面へ戻ります。
    ※手動入力にした場合は、バッテリーテスト実行時にバッテリー温度の入力を行います。
    LCD表示

プリントアウトの際に、CCA規格値を印字しないように設定することができます。

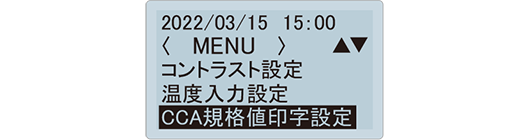

  • テスト選択画面メニューマーク(メニュー)キーを押してください。下記のメニュー画面が表示されますので、CCA規格値印字設定を選択し、決定してください。
    LCD表示

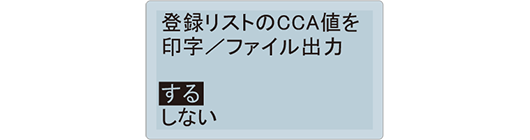

  • ❷印字しない設定にする場合は、しないを選択し決定してください。CCA規格値印字設定が完了し、❶のメニュー画面へ戻ります。
    ※しないに設定すると、PC接続のテキストデータにも記載されません。
    LCD表示

保守管理

プリンター用紙の残りが少なくなっている、または入っていない場合、下記の画面が表示されます。下記の手順でプリンター用紙をセットしてください。
LCD表示
  • ❷プリンターカバーを開いて、古いプリンター用紙が残っている場合は取り除きます。新しいプリンター用紙を袋から取り出します。

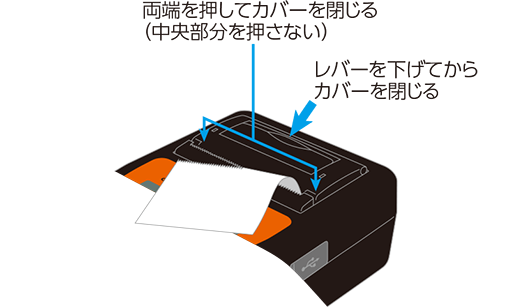

  • ❸新しいプリンター用紙の端をとめているシールを剥がします。右図のように端を引き伸ばして、必ず印刷面(巻き内側のつるつるした面)が下になるようにセットします。

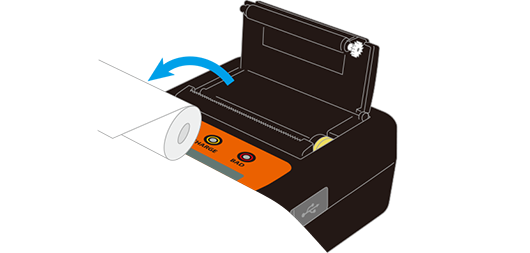

    プリンターの図

    警告マーク注意

    • ●プリンターレバー、プリンターカバーに無理な力を加えないでください。故障および破損の原因となります。
    • ●プリンター用紙は必ず印刷面(巻き内側のつるつるした面)が下になるようにセットしてください。逆にセットした場合、印刷できません。

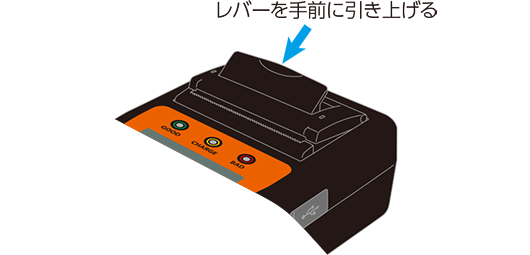

  • ❹プリンターレバーを下げ、プリンター用紙の引き伸ばした部分をはさむようにプリンターカバーを閉じます。余分なプリンター用紙を手前に引くようにして切り取ります。
    ※プリンターカバーを閉じる際は、プリンターカバーの両端を押してください。中央部分を押すと故障および破損の原因となります。
    プリンターの図

警告マーク注意

  • ●必ずプリンターレバーを下げてからプリンターカバーを閉じてください。故障および破損の原因となります。
  • ●プリンターカバーを閉じる際は、プリンターカバーの両端を押してください。中央部分を押すと故障および破損の原因となります。
  • ●プリンター用紙は、直射日光の当たる場所、温度および湿度の高い場所で保管しないでください。変色の原因となります。
  • ●保管の際は、本体をキャリングケースに入れて保管してください。プリンター内部に塵やほこり等が入り込み、故障の原因となります。
  • ●プリンター用紙のセット時に、プリンター内部にゴミが入らないようご注意ください。内部にゴミが入りますと、動作不良の原因になります。特にギヤ部分にゴミが侵入しますと、プリンターが動かなくなります。
    プリンターの図
  • ●本製品をホコリの多い場所で保管しないでください。プリンター動作不良の原因となります。
  • ●当社純正のプリンター用紙(型式:851)を使用してください。印字不良や故障の原因となります。
印字回数を重ねるにつれて、プリンターヘッドに少しづつ黒い汚れが付着してしまい、印字不良が発生することがあります。その際は、下記の方法でプリンターヘッドのクリーニングを行ってください。

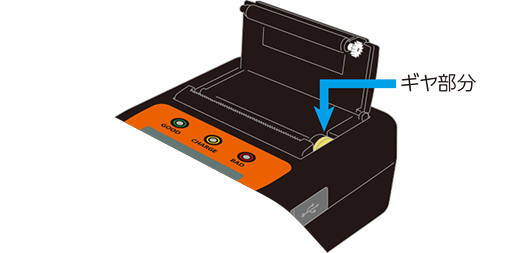

  • ❶プリンターカバーを開いて、プリンター用紙を取り出します。
    ※プリンターカバーの開き方は、こちらを参照ください。
    プリンターの図
  • ❷綿棒にエチルアルコールを浸してプリンターヘッドの汚れを拭き取ってください。汚れが取れない場合は、ウエスにエチルアルコールを浸して、少し強めにこすって汚れを拭き取ってください。
    ※紙検知センサーを清掃する際は、エチルアルコールを使わずに、綿棒で乾拭きして汚れを取り除いてください。
    プリンターの図

警告マーク注意

  • ●汚れを拭き取る際、強くこすりすぎるとプリンターヘッドに傷がついてしまい、印字不良の原因となることがありますのでご注意ください。
  • ●汚れを拭き取る際、人体に有毒なメチルアルコールなどを使用しないでください。
  • ●プリンターヘッドに鋭利なものや硬いものを接触させないでください。

警告マーク注意

●リムーバブルディスクを初期化すると、保存されている全てのデータが消去されます。

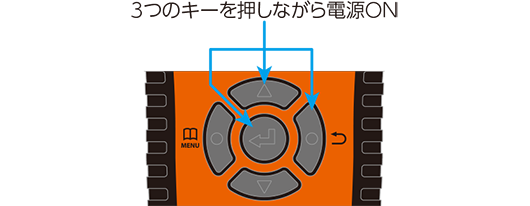

  • 決定マーク(決定)キー、△(上スクロール)キー、戻るマーク(戻る)キーを押しながら、バッテリー接続またはPC接続を行い、本体の電源をONにします。
    本体の図
  • ❷下記の画面が表示されますので 決定マーク(決定)キーを押してください。リムーバブルディスクの初期化が開始します。
    ※初期化を行わない場合は、電源をOFFにしてください。
    ※リムーバブルディスクメモリーにエラーが発生した場合も下記の画面が表示されますので、初期化を行ってください。
    ※初期化中は絶対に電源を切らないでください。
    LCD表示
  • ❸リムーバブルディスクの初期化が終了すると本体が再起動します。

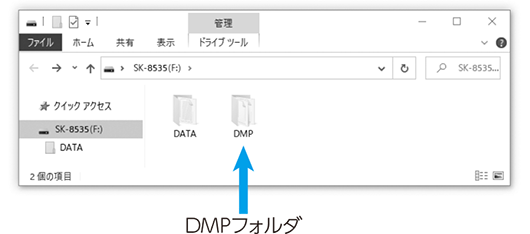

  • バッテリーテストにおいて測定エラーが発生すると、本体リムーバブルディスク内にDMPフォルダが作成され、エラー発生時の内部データが保存されます。このDMPフォルダを削除する必要はありません。
  • DMPフォルダの図
  • 安全で正確な測定を維持するためには定期的な点検・校正が必要です。本製品は、通常の使用で1年以上許容誤差内の精度を維持できるよう製造されていますが、少なくとも1年に1回は定期的に点検・校正してください。点検・校正は販売店またはカイセ株式会社へご依頼ください。

お問い合せ・校正品送付先

カイセ株式会社 製造サービス課
〒386-0156 長野県上田市林之郷422
TEL:0268-35-1602 / FAX:0268-35-5515
E-mail : service@kaise.com
  • ●バッテリークリップの金属端子が汚れた場合、やわらかい布でふき取ってください。汚れが付いている状態では正確な測定ができない場合があります。
  • ●本体内に日付/時間設定のバックアップ用電池が内蔵されています。この内蔵バックアップ電池は消耗品となります。日付/時間設定を行っても、設定が保存されない場合は内蔵バックアップ電池が消耗していますので、販売店またはカイセ株式会社へ修理依頼してください。

お問い合せ・修理品送付先

カイセ株式会社 製造サービス課
〒386-0156 長野県上田市林之郷422
TEL:0268-35-1602 / FAX:0268-35-5515
E-mail : service@kaise.com
故障かな?という場合には、以下の症状、原因と処置をご参照ください。本製品について、わからない点やご質問、故障の場合は、お買い上げの販売店またはカイセ株式会社 製造サービス課にお問い合わせください。
  • 症状
    原因と処置
  • 電源が入らない
    • ●バッテリークリップが逆接続されている。
    • →バッテリーのプラス端子にバッテリークリップ(赤)、マイナス端子にバッテリークリップ(黒)を取り付けてください。
    • ●バッテリー電圧が8V未満に低下している。
    • →バッテリーを充電してください。
    • ●USBケーブルが正しく差し込まれていない。
    • →奥までしっかりと差し込んでください。
    • ●バッテリーやバッテリークリップの端子に汚れや異常が発生している。
    • →端子の汚れ、ターミナルやバッテリーに異常がないか目視点検をしてください。
    • ●バッテリーケーブルが断線している。
    • →販売店またはカイセ株式会社に修理依頼してください。
  • データ保存・表示・
    削除ができない
  • 画面に英文の
    文字が表示され
    操作ができない
  • 日付/時間設定が
    保存されない
    • ●内蔵バックアップ電池が消耗している。
    • →内蔵バックアップ電池は消耗品となりますので、販売店またはカイセ株式会社に修理依頼してください。
  • 測定エラーの
    画面表示が出る
    • ●バッテリークリップの金属端子およびバッテリー端子が汚れている。
    • →端子の汚れをきれいに取り除いてください。
    • ●バッテリーに異常が発生している。
    • →端子の汚れやターミナル異常など、バッテリーの外観に異常がないか目視点検をしてください。
    • ●バッテリーケーブルが断線している。
    • →販売店またはカイセ株式会社に修理依頼してください。
  • 症状
    原因と処置
  • Disk Error ... と
    画面に表示される
  • 明らかに
    測定値がおかしい
    • ●クリップの鋸歯部がバッテリー端子に接触していない。
    • →クリップの鋸歯部がバッテリー端子に接触しているか、確認してください。
  • プリントアウトの
    印字がかすれる
  • プリンターが
    印字されない
    • ●プリンター用紙が逆にセットされている
    • →正しくセットしてください。(プリンター用紙のセット参照)
    • ●紙詰まりが起きている
    • →プリンターカバーを開き、用紙を引き出してください。
    • ●純正品でないプリンター用紙が使用されている
    • →純正のプリンター用紙を使用してください。
    • ●紙検知センサーが汚れている。(用紙がセットされているのにプリンター用紙がありませんと表示される)
    • →紙検知センサー部の汚れを綿棒などで拭きとってください。(プリンターヘッドのクリーニング参照)
  • PC接続の際
    正常に認識
    されない
    • ●本体内部のリムーバブルディスク領域が破損している。
    • リムーバブルディスクを初期化してください。
    • ●パソコンとの相性が悪い。
    • →市販のUSBハブを経由してパソコンと接続する。

データベースのバージョンアップファイルをダウンロードすることができます。新しいバージョンが公開されている場合は、手順を良くご確認のうえバージョンアップを実行してください。

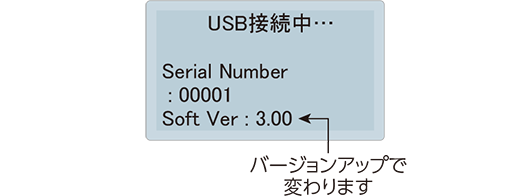

※本製品のソフトウェアは製造時期により2種類ございます。(旧:Ver2.XX / 新:Ver3.XX)
本体起動時に表示されるVerをご確認のうえ、Ver2.XX または Ver3.XX をお選びください。

ユーザー登録していただくことで、バージョンアップなどのサポート情報および新製品情報などをEメールにて配信いたします。

ページトップへ戻る
