オシロスコープによる車両センサーやアクチュエーターの正常時波形観測例

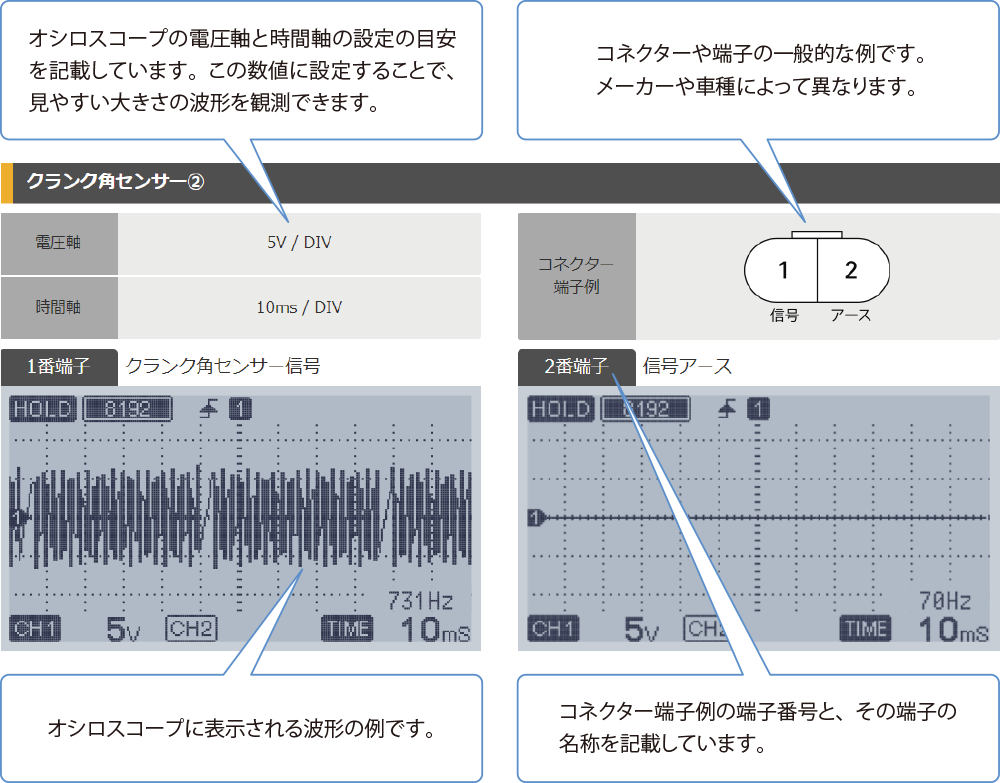

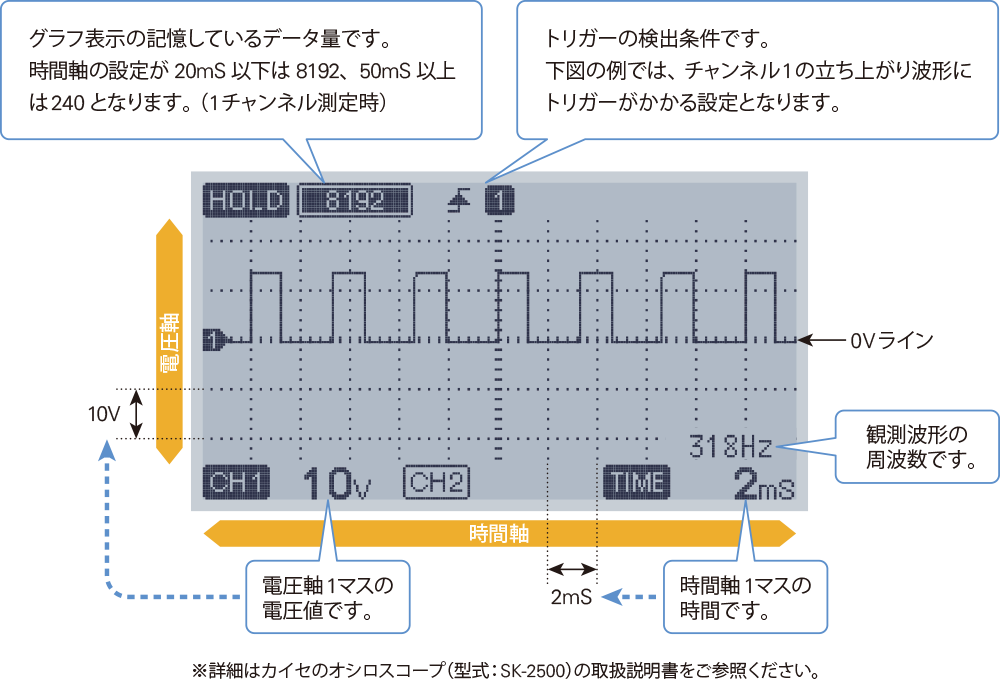

パルス制御やデューティ制御するセンサーやアクチュエーターを、オシロスコープで観測した際の正常時波形観測例をご紹介します。オシロスコープの電圧軸および時間軸の設定と、コネクターや端子の一般的な例も掲載していますので合わせてご確認ください。
波形観測例は、カイセのオシロスコープ(型式:SK-2500)の画面表示となります。

※実際の車両によっては掲載情報と異なる場合がありますので、詳細は各メーカーの整備要領書をご参照ください。

電圧軸
2V / DIV
時間軸
10~20ms / DIV
コネクター
端子例
クランク角センサー①のコネクター端子例です
1番端子

クランク角センサー信号

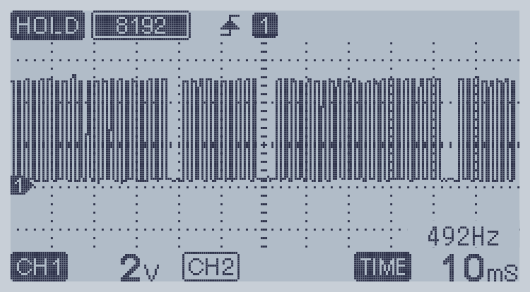

クランク角センサー①信号の波形です
2番端子

信号アース

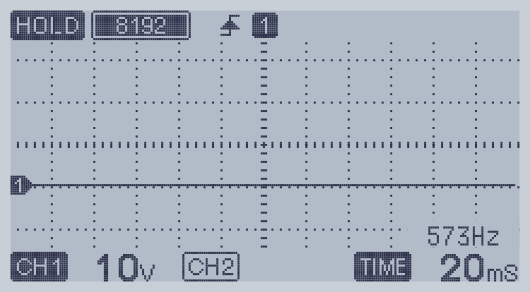

クランク角センサー①信号アースの波形です
3番端子

電源

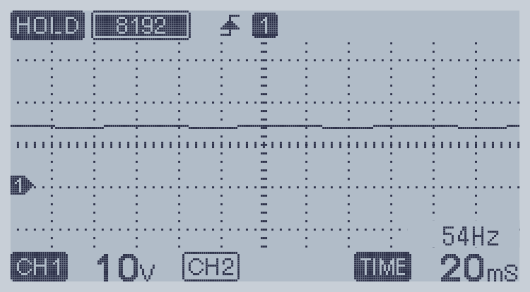

クランク角センサー①電源の波形です
電圧軸
5V / DIV
時間軸
10ms / DIV
コネクター
端子例
クランク角センサー②のコネクター端子例です
1番端子

クランク角センサー信号

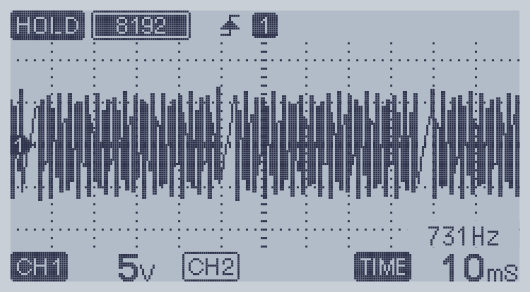

クランク角センサー②信号の波形です
2番端子

信号アース

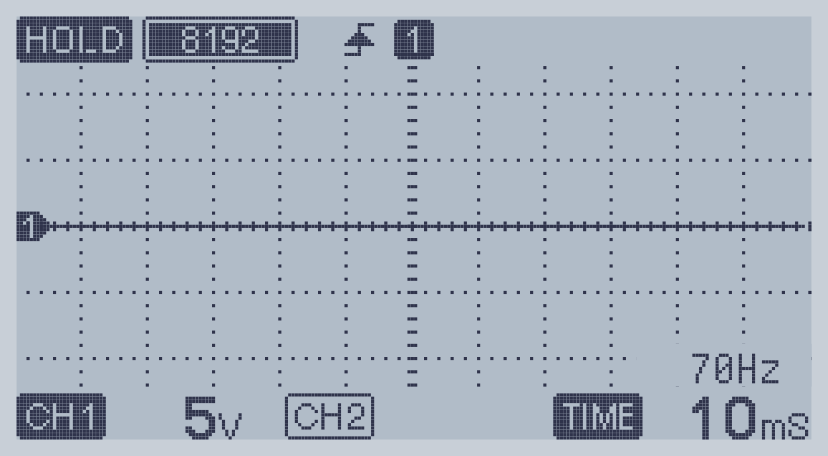

クランク角センサー②信号アースの波形です
電圧軸
1V / DIV
時間軸
10ms / DIV
コネクター
端子例
クランク角センサー③のコネクター端子例です
1番端子

クランク角センサー信号

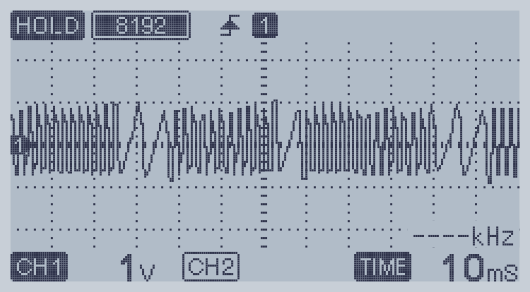

クランク角センサー③信号の波形です
2番端子

信号アース

クランク角センサー③信号アースの波形です
電圧軸
2V / DIV
時間軸
10~50ms / DIV
コネクター
端子例
カム角センサー①のコネクター端子例です
1番端子

カム角センサー信号

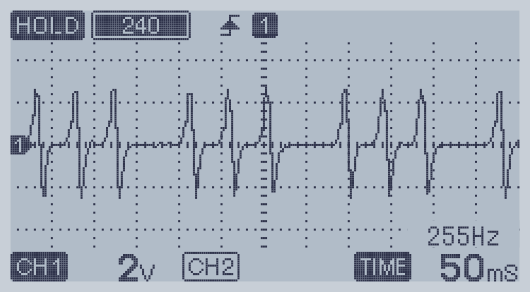

カム角センサー①信号の波形です
2番端子

信号アース

カム角センサー①信号アースの波形です
電圧軸
5V / DIV
時間軸
10~20ms / DIV
コネクター
端子例
カム角センサー②のコネクター端子例です
1番端子

信号アース

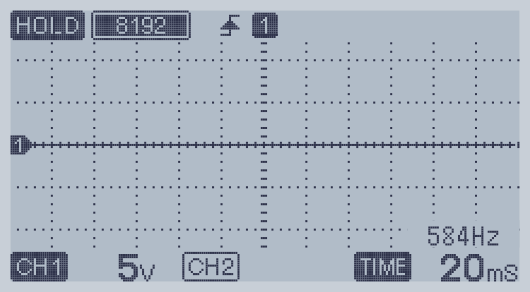

カム角センサー②信号アースの波形です
2番端子

カム角センサー信号

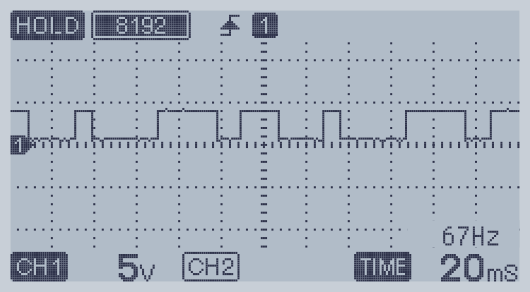

カム角センサー②信号の波形です
3番端子

電源

カム角センサー②電源の波形です
電圧軸
500mV / DIV
時間軸
500ms / DIV
コネクター
端子例
O2センサーのコネクター端子例です
1番端子

O2センサー信号

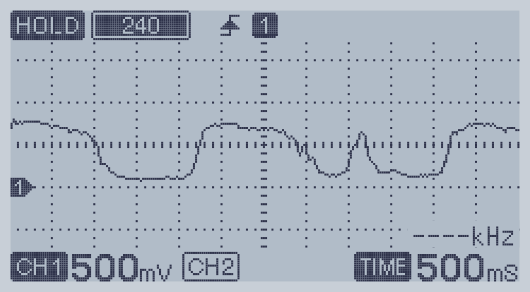

O2センサー信号の波形です
2番端子

信号アース

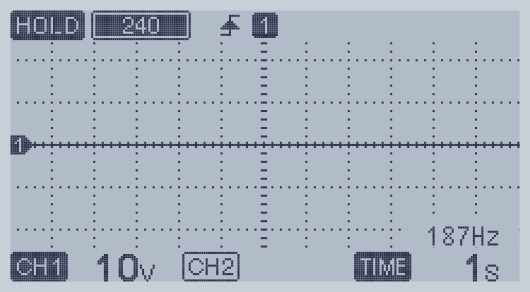

O2センサー信号アースの波形です
3番端子

電源

O2センサー電源の波形です
4番端子

O2センサーヒーター信号

O2センサーヒーター信号の波形です
電圧軸
2~5V / DIV
時間軸
10~20ms / DIV
コネクター
端子例
イグニッションコイル①のコネクター端子例です
1番端子

点火信号

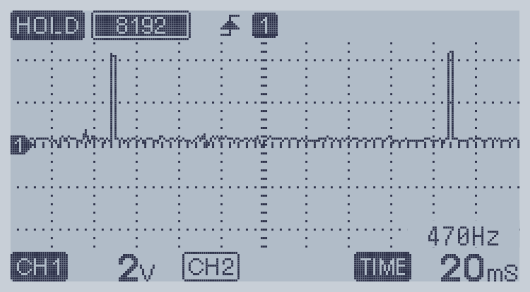

イグニッションコイル①点火信号の波形です
2番端子

信号アース

イグニッションコイル①信号アースの波形です
3番端子

電源

イグニッションコイル①電源の波形です
電圧軸
2~5V / DIV
時間軸
10~20ms / DIV
コネクター
端子例
イグニッションコイル②のコネクター端子例です
1番端子

電源

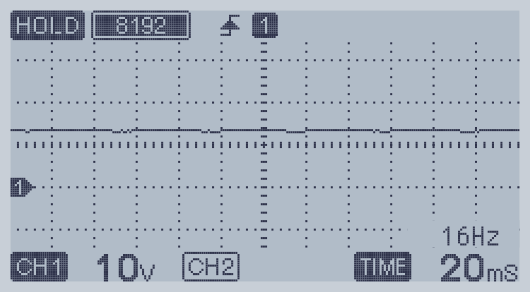

イグニッションコイル②電源の波形です
2番端子

点火確認信号

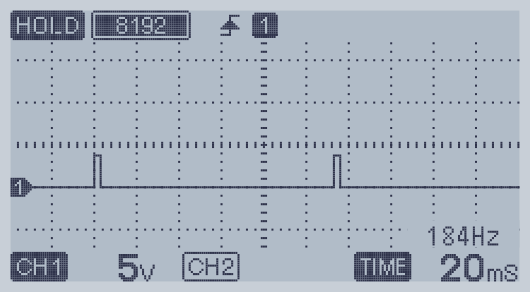

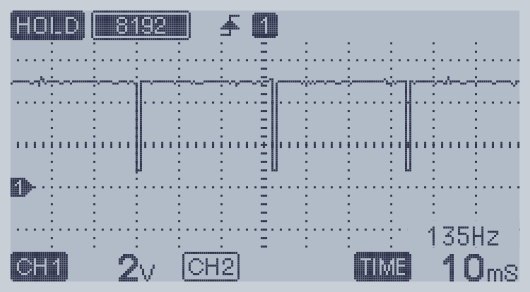

イグニッションコイル②点火確認信号の波形です
3番端子

点火信号

イグニッションコイル②点火確認信号の波形です
4番端子

アース

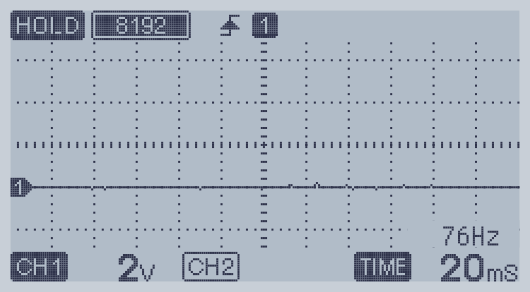

イグニッションコイル②アースの波形です
電圧軸
5V / DIV
時間軸
10~50ms / DIV
コネクター
端子例
イグニッションコイル③のコネクター端子例です
1番端子

電源

イグニッションコイル③電源の波形です
2番端子

イオン電流燃焼制御信号

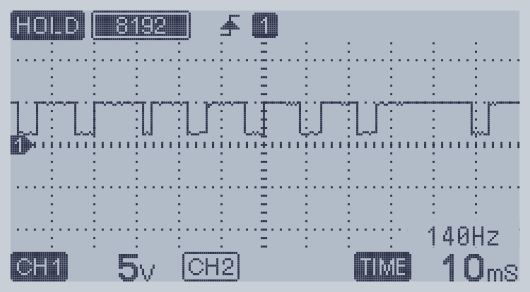

イグニッションコイル③イオン電流燃焼制御信号の波形です
3番端子

信号アース

イグニッションコイル③信号アースの波形です
4番端子

点火信号

イグニッションコイル③点火信号の波形です
電圧軸
20V / DIV
時間軸
2~20ms / DIV
コネクター
端子例
インジェクターのコネクター端子例です
1番端子

電源

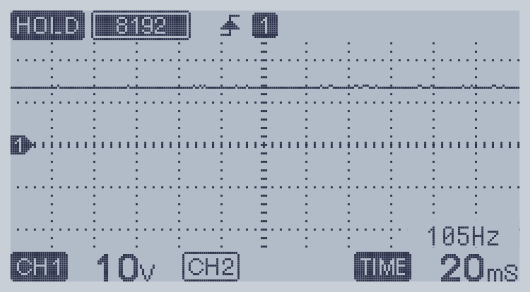

インジェクター電源の波形です
2番端子

インジェクター信号

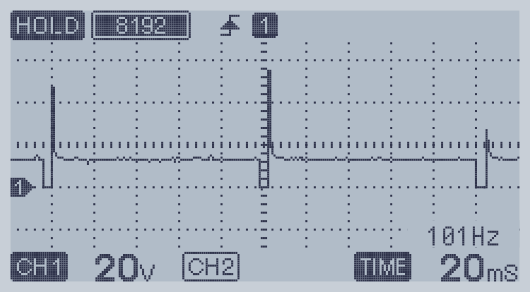

インジェクター信号の波形です
2番端子

燃料噴射時間(カーソル表示)

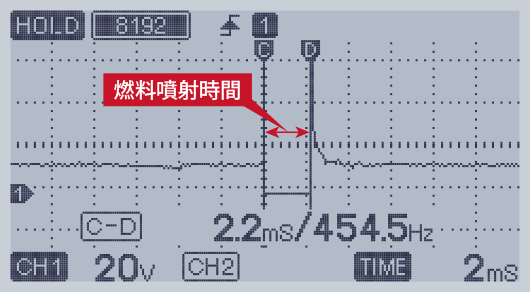

インジェクター燃料噴射時間の波形です
電圧軸
100mV / DIV
時間軸
1ms / DIV
コネクター
端子例
オルタネーター リップル電圧のコネクター端子例です
B端子

リップル電圧

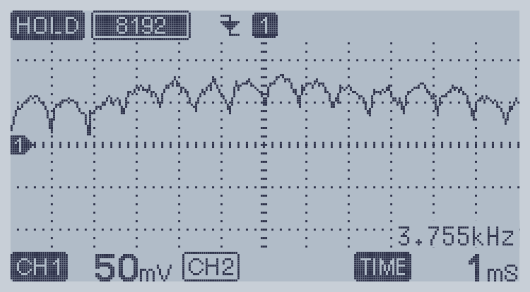

オルタネーター リップル電圧の波形です
B端子

リップル電圧(カーソル表示)

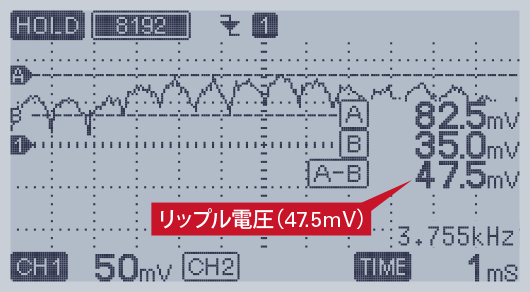

オルタネーター リップル電圧(カーソル表示)の波形です
電圧軸
200mV / DIV
時間軸
500ms / DIV
コネクター
端子例
オルタネーター 充電電流のコネクター端子例です
B端子

充電電流

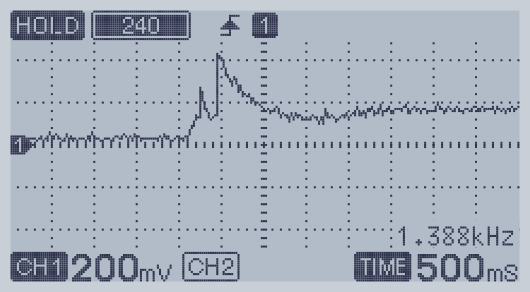

オルタネーター 充電電流の波形です
電圧軸
5V / DIV
時間軸
500ms / DIV
コネクター
端子例
オルタネーター(ホンダ系)のコネクター端子例です
1番端子

IG端子

オルタネーター(ホンダ系)IG端子の波形です
2番端子

L端子

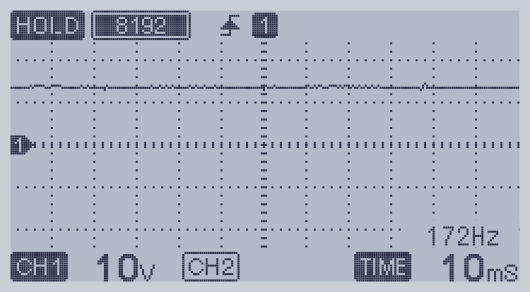

オルタネーター(ホンダ系)L端子の波形です
4番端子

FR端子

オルタネーター(ホンダ系)FR端子の波形です
電圧軸
20V / DIV
時間軸
20ms / DIV
コネクター
端子例
パージソレノイドバルブのコネクター端子例です
1番端子

電源

パージソレノイドバルブ電源の波形です
2番端子

信号

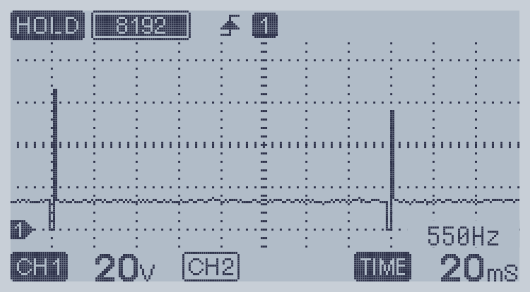

パージソレノイドバルブ信号の波形です
電圧軸
2V / DIV
時間軸
50ms / DIV
コネクター
端子例
スロットルセンサーのコネクター端子例です
1番端子

信号アース

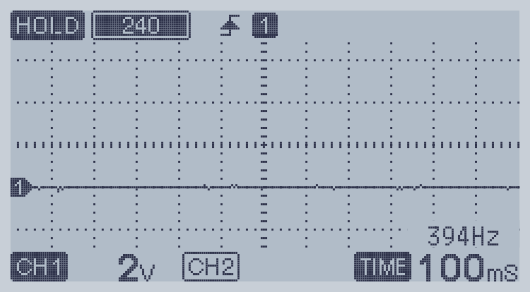

スロットルセンサー信号アースの波形です
2番端子

スロットルセンサー信号

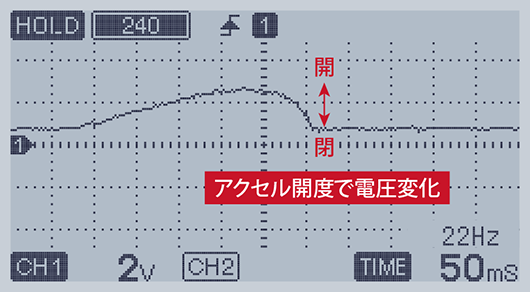

スロットルセンサー信号の波形です
3番端子

電源

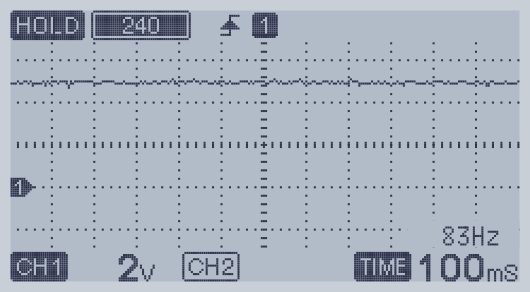

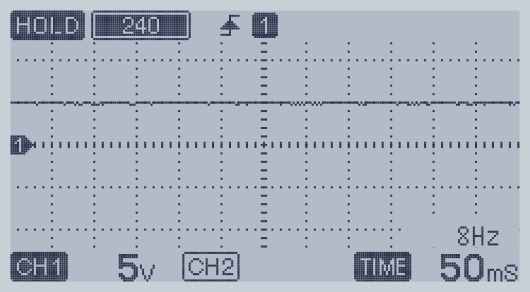

スロットルセンサー電源の波形です
電圧軸
2V / DIV
時間軸
100ms / DIV
コネクター
端子例
プレッシャーセンサーのコネクター端子例です
1番端子

信号アース

プレッシャーセンサー信号アースの波形です
2番端子

プレッシャーセンサー信号

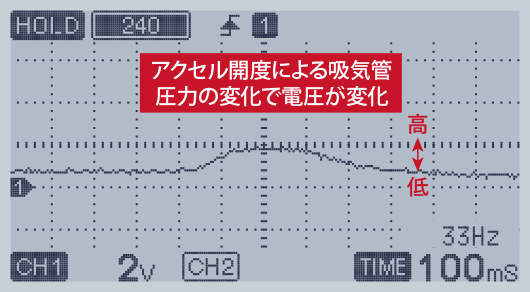

プレッシャーセンサー信号の波形です
3番端子

電源

プレッシャーセンサー電源の波形です
電圧軸
10V / DIV
時間軸
1~2ms / DIV
コネクター
端子例
オイルコントロールバルブのコネクター端子例です
1番端子

オイルコントロールバルブ信号

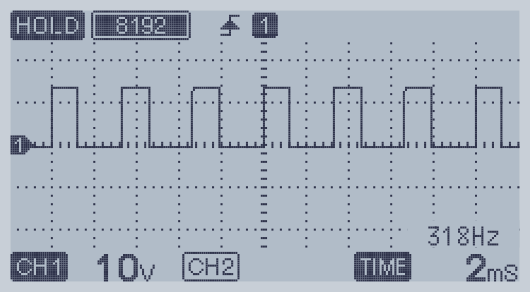

オイルコントロールバルブ信号の波形です
2番端子

信号アース

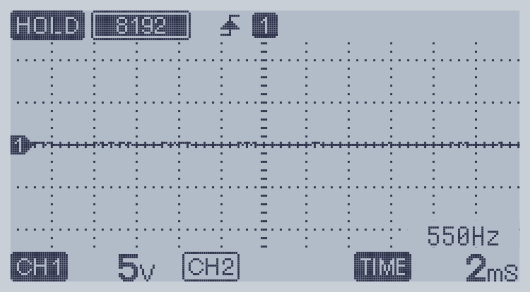

信号アースの波形です
