自動車／二輪車用オシロスコープ
自動車整備の「道具」として使えるオシロスコープ

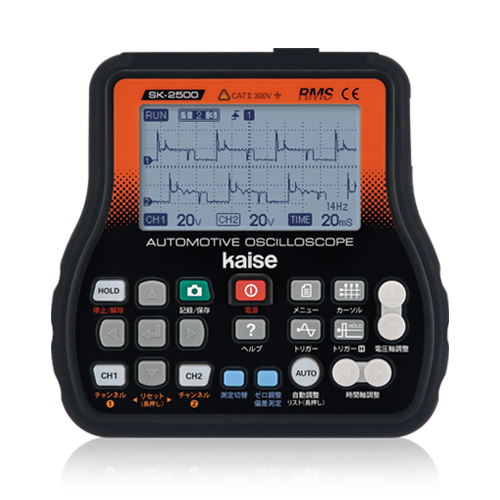

SK-2500
￥89,000（税込￥97,900）
プロモーション動画
別売付属品セット（本体＋付属品＋下記別売付属品）
-
①エントリーセット
セット内容：本体、標準付属品、100-72オシロスコープ用テストリードセット
￥96,000（税込￥105,600）
-
②リップルセット
セット内容：本体、標準付属品、100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード
￥103,000（税込￥113,300）
-
③スタンダードセット
セット内容：本体、標準付属品、100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード、818-02温度プローブ、653回転センサー
￥115,000（税込￥126,500）
-
④フルセット
セット内容：本体、標準付属品、100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード、818-02温度プローブ、653回転センサー、660 AC/DCクランプアダプター
￥144,000（税込￥158,400）
特長
- 自動車整備リスト機能で、電圧軸・時間軸、トリガー、波形表示位置を自動調整。
- 電圧軸・時間軸の値をスイッチ1つで自動調整。
- 本体を覆うゴム素材のホルスターですべりを防ぎ、車両に傷をつけにくい。
- サーキットテスターのような「道具」感覚で気軽に使えるオシロスコープ。
- 日本語表記の大型スイッチ（発光機能）、直感で使える簡単操作。
- 操作状況に応じたヒントを表示するヘルプ機能。
- 2チャンネル波形表示。
- 画面表示をデジカメ感覚で画像データとして保存。
- 測定データを記録してPCの表計算ソフトで利用可能。
- カーソル機能で波形の詳細をチェック。
- トリガー設定（立ち上がり／立ち下り、チャンネル選択）。
- 波形がトリガーレベルに達した瞬間に表示を固定するトリガーホールド機能。
- サーキットテスターとして使用できるDMMモード機能。
- オルタネーターのリップル波形を観測可能（別売100-74リップル測定テストリードが必要）。
- 温度測定が可能（別売温度プローブが必要）。
- バックライト付きLCD。
- キャリングケースが付属。

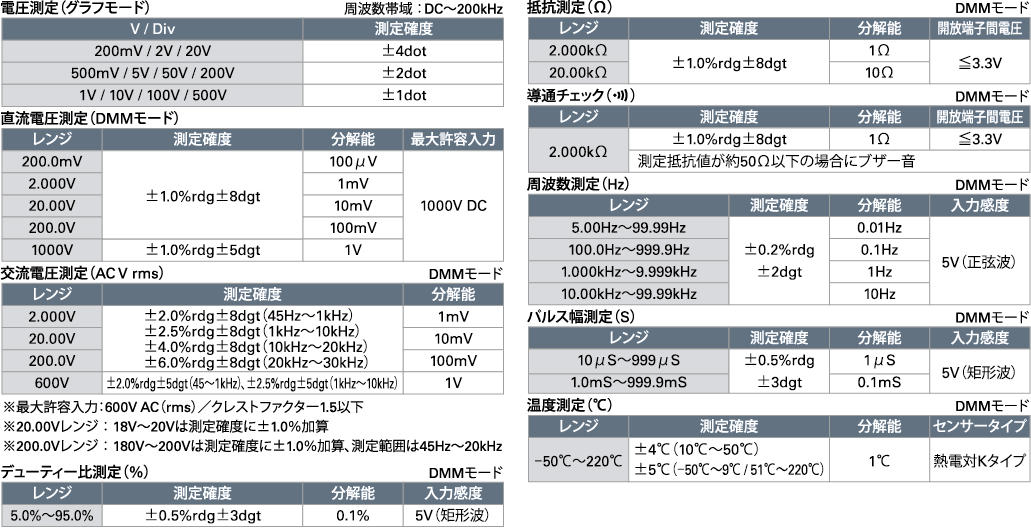

仕様
- 表示：
- LCDドット表示（240×128ドット）、表示エリア：53（H）×92mm（W）
- 表示言語：
- 日本語、英語（初期設定：日本語）
- 測定項目：
- DC電圧、AC電圧、抵抗、導通チェック、周波数、デューティー比、パルス幅、温度
- 周波数帯域：
- DC～200kHz
- サンプリング速度：
- 最大2MS／秒
- チャンネル数：
- 2チャンネル入力
- オシロスコープ機能：
- DC電圧測定値のグラフィック波形表示
- DMM機能：
- DMMモードへ切り替え
- 電源：
- 内部電源：単3形乾電池×4本、外部電源：USB miniBコネクタ（DC5V）
- 寸法・重量：
- 約162mm（H）×約167mm（W）×約35mm（D）、約570g（電池含まず）
- 付属品：
- ホルスター、100-57テストリード、902 AC/DCアダプター（USB 5V出力）、934 USBケーブル、1032キャリングケース、1.5V R6P（単3）電池4本、取扱説明書
- 別売付属品：
- 100-57Rテストリード（赤色のみ）、660 AC/DCクランプアダプター、100-41テストリードキット、100-62テストリードセット、100-72オシロスコープ用テストリードキット、100-74リップル測定テストリード、653回転センサー、650回転センサー、940ワニグチクリップ、793コイル型コンタクトピン、944テストピン、946バッテリークリップ、818-02温度プローブ
